MySQL 架构

系统是如何与 MySQL 打交道？

驱动的引入—建立连接

都知道，访问数据库必须得跟数据库建立网络连接。回忆 IDEA 中的数据库工具建立连接时是不是需要下载 driver，这个就是 MySQL 的驱动，它会在底层跟数据库建立网络连接。

当然 Java 代码如何使用该驱动呢？看如下 maven 依赖：

<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
    <scope>runtime</scope>
</dependency>

这就是 mysql 适配的 java 版本的连接驱动，当然还会有 Go、Python、JS 等版本

连接池（应用）—连接数量、复用

一个Java系统难道只会跟数据库建立一个连接吗？不可能，例如一个部署在 Tomcat 中的 Web 应用，Tomcat 本身肯定是由多个线程来并发的处理同时接收到的多个请求的。

这个时候，如果Tomcat中的多个线程并发处理多个请求的时候，都要去抢夺一个连接去访问数据库的话，那效率肯定是很低下的

若 Tomcat中的每个线程在每次访问数据库的时候，都基于MySQL驱动去创建一个数据库连接，然后执行SQL语句，然后执行完之后再销毁这个数据库连接。导致可能Tomcat中上百个线程会并发的频繁创建数据库连接，执行SQL语句，然后频繁的销毁数据库连接。这也是非常不好的，因为每次建立一个数据库连接都很耗时

所以一般我们必须要使用一个数据库连接池，也就是说在一个池子里维持多个数据库连接，让多个线程使用里面的不同的数据库连接去执行SQL语句，然后执行完SQL语句之后，不要销毁这个数据库连接，而是把连接放回池子里，后续还可以继续使用。

基于这样的一个数据库连接池的机制，就可以解决多个线程并发的使用多个数据库连接去执行SQL语句的问题，而且还避免了数据库连接使用完之后就销毁的问题，我们看下图的说明。

连接池（MySQL）

任何一个系统都会有一个数据库连接池去访问数据库，也就是说这个系统会有多个数据库连接，供多线程并发的使用。同时我们可能会有多个系统同时去访问一个数据库，这都是有可能的。那就是会有很多系统要与MySQL数据库建立很多个连接，那么MySQL也必然要维护MySQL与系统之间的多个连接，所以MySQL架构体系中的第一个环节，就是连接池。

实际上MySQL中的连接池就是维护了与系统之间的多个数据库连接。除此之外，你的系统每次跟MySQL建立连接的时候，还会根据你传递过来的账号和密码，进行账号密码的验证，库表权限的验证。

MySQL 架构 & 执行流程

一条更新语句在 InnoDB 中的执行流程

图示

更新语句在MySQL中是如何执行的？

首先假设我们有一条SQL语句是这样的：

update users set name='xxx' where id=10

Buffer Pool—缓冲池

InnoDB存储引擎中有一个非常重要的放在内存里的组件，就是缓冲池（Buffer Pool），这里面会缓存很多的数据，以便于以后在查询的时候，万一你要是内存缓冲池里有数据，就可以不用去查磁盘了

要执行更新语句的时候 ，比如对“id=10”这一行数据，他其实会先将“id=10”这一行数据看看是否在缓冲池里，如果不在的话，那么会直接从磁盘里加载到缓冲池里来，而且接着还会对这行记录加独占锁（不允许别人同时更新）

undo日志文件

接着下一步，假设“id=10”这行数据的name原来是“zhangsan”，现在我们要更新为“xxx”，那么此时我们得先把要更新的原来的值“zhangsan”和“id=10”这些信息，写入到undo日志文件中去。

更新buffer pool中的缓存数据

当我们把要更新的那行记录从磁盘文件加载到缓冲池，同时对他加锁之后，而且还把更新前的旧值写入undo日志文件之后，我们就可以正式开始更新这行记录了，更新的时候，先是会更新缓冲池中的记录，此时这个数据就是脏数据了。磁盘和内存值不同。

这里所谓的更新内存缓冲池里的数据，意思就是把内存里的“id=10”这行数据的name字段修改为“xxx”。那么为什么说此时这行数据就是脏数据了呢？因为这个时候磁盘上“id=10”这行数据的name字段还是“zhangsan”，但是内存里这行数据已经被修改了，所以就会叫他是脏数据。

Redo Log Buffer—万一系统宕机，如何避免数据丢失？

接着我们来思考一个问题，按照上图的说明，现在已经把内存里的数据进行了修改，但是磁盘上的数据还没修改。那么此时万一MySQL所在的机器宕机了，必然会导致内存里修改过的数据丢失，这可怎么办呢？

这个时候，就必须要把对内存所做的修改写入到一个Redo Log Buffer里去，这也是内存里的一个缓冲区，是用来存放redo日志的，记录下来你对数据做了什么修改，比如对“id=10这行记录修改了name字段的值为xxx”，这就是一个日志。

这个redo日志其实是用来在MySQL突然宕机的时候，用来恢复你更新过的数据的。但此时redo日志还仅仅停留在内存缓冲区里

如果还没提交事务，MySQL宕机了怎么办？

到目前为止，其实还没有提交事务，那么此时如果MySQL崩溃，必然导致内存里Buffer Pool中的修改过的数据都丢失，同时你写入Redo Log Buffer中的redo日志也会丢失。那么此时数据丢失要紧吗？

其实是不要紧的，因为你一条更新语句，没提交事务，就代表他没执行成功，此时MySQL宕机虽然导致内存里的数据都丢失了，但是你会发现，磁盘上的数据依然还停留在原样子。也就是说，“id=1”的那行数据的name字段的值还是老的值，“zhangsan”，所以此时你的这个事务就是执行失败了，没能成功完成更新，你会收到一个数据库的异常。然后当mysql重启之后，你会发现你的数据并没有任何变化。所以此时如果mysql宕机，不会有任何的问题。

提交事务的时候将redo日志写入磁盘中

接着我们想要提交一个事务了，此时就会根据一定的策略（这个策略是通过innodb_flush_log_at_trx_commit来配置）把redo日志从redo log buffer里刷入到磁盘文件里去。此时可能处于的一个状态：

• 当这个参数的值为0的时候，那么你提交事务的时候，不会把redo log buffer里的数据刷入磁盘文件的，此时可能你都提交事务了，结果mysql宕机了，然后此时内存里的数据全部丢失。相当于你提交事务成功了，但是由于MySQL突然宕机，导致内存中的数据和redo log buffer都丢失了。丢数据！

• 当这个参数的值为1的时候，你提交事务的时候，就必须把redo log从内存刷入到磁盘文件里去，只要事务提交成功，那么redo log就必然在磁盘里了。此时你肯定会有一条redo日志说了，“我此时对哪个数据做了一个什么修改，比如name字段修改为xxx了”。

  然后哪怕此时buffer pool中更新过的数据还没刷新到磁盘里去，此时内存里的数据是已经更新过的“name=xxx”，然后磁盘上的数据还是没更新过的“name=zhangsan”。**有redo log保障最终一致！**mysql重启之后，他可以根据redo日志去恢复之前做过的修改

• 当这个参数的值为2的时候，意思就是，提交事务的时候，把redo日志写入磁盘文件对应的os cache缓存里去，而不是直接进入磁盘文件，可能1秒后才会把os cache里的数据写入到磁盘文件里去

  这种模式下，你提交事务之后，redo log可能仅仅停留在os cache内存缓存里，没实际进入磁盘文件，万一此时你要是机器宕机了，那么os cache里的redo log就会丢失，同样会让你感觉提交事务了，结果数据丢了

对于关系数据库这样严格的系统而言，一般建议redo日志刷盘策略设置为1，保证事务提交之后，数据绝对不能丢失

bin log日志文件

不同之处

• 之前说的redo log，他是一种偏向物理性质的重做日志，因为他里面记录的是类似这样的东西，“对哪个数据页中的什么记录，做了个什么修改”。而且redo log本身是属于InnoDB存储引擎特有的一个东西。
• 而binlog叫做归档日志，他里面记录的是偏向于逻辑性的日志，类似于“对users表中的id=10的一行数据做了更新操作，更新以后的值是什么”。属于mysql server自己的日志文件

在我们提交事务的时候，会把redo log日志写入磁盘文件中去。然后其实在提交事务的时候，我们同时还会把这次更新对应的binlog日志写入到磁盘文件中去

对于binlog日志，其实也有不同的刷盘策略，有一个sync_binlog参数可以控制binlog的刷盘策略，他的默认值是0，

• 值为0时，此时你把binlog写入磁盘的时候，其实不是直接进入磁盘文件，而是进入os cache内存缓存。

  跟之前分析的一样，如果此时机器宕机，那么你在os cache里的binlog日志是会丢失的

• 值为1时，此时会强制在准备提交事务的时候，把binlog直接写入到磁盘文件里去，那么这样提交事务之后，哪怕机器宕机，磁盘上的binlog是不会丢失的

基于binlog和redo log完成事务的提交

当我们把binlog写入磁盘文件之后，接着就会完成最终的事务提交，此时会把本次更新对应的binlog文件名称和这次更新的binlog日志在文件里的位置，都写入到redo log日志文件里去，同时在redo log日志文件里写入一个commit标记。在完成这个事情之后，才算最终完成了事务的提交

redo日志中写入commit标记的意义是什么？

用来保持redo log日志与binlog日志一致的。

举个例子，假设我们在提交事务的时候，一共有上图中的5、6、7三个步骤，必须是三个步骤都执行完毕，才算是提交了事务。那么在我们刚完成步骤5的时候，也就是redo log刚刷入磁盘文件的时候，mysql宕机了，此时怎么办？

这个时候因为没有最终的事务commit标记在redo日志里，所以此次事务可以判定为不成功。不会说redo日志文件里有这次更新的日志，但是binlog日志文件里没有这次更新的日志，不会出现数据不一致的问题。

如果要是完成步骤6的时候，也就是binlog写入磁盘了，此时mysql宕机了，怎么办？

同理，因为没有redo log中的最终commit标记，因此此时事务提交也是失败的。

必须是在redo log中写入最终的事务commit标记了，然后此时事务提交成功，而且redo log里有本次更新对应的日志，binlog里也有本次更新对应的日志 ，redo log和binlog完全是一致的。

后台IO线程随机将内存更新后的脏数据刷回磁盘

现在我们假设已经提交事务了，此时一次更新“update users set name='xxx' where id=10”，他已经把内存里的buffer pool中的缓存数据更新了，同时磁盘里有redo日志和binlog日志，都记录了把我们指定的“id=10”这行数据修改了“name='xxx'”。

此时我们会思考一个问题了，但是这个时候磁盘上的数据文件里的“id=10”这行数据的name字段还是等于zhangsan这个旧的值啊！

所以MySQL有一个后台的IO线程，会在之后某个时间里，随机的把内存buffer pool中的修改后的脏数据给刷回到磁盘上的数据文件里去。当IO线程把buffer pool里的修改后的脏数据刷回磁盘的之后，磁盘上的数据才会跟内存里一样，都是name=xxx这个修改以后的值了！

在你IO线程把脏数据刷回磁盘之前，哪怕mysql宕机崩溃也没关系，因为重启之后，会根据redo日志恢复之前提交事务做过的修改到内存里去，就是id=10的数据的name修改为了xxx，然后等适当时机，IO线程自然还是会把这个修改后的数据刷到磁盘上的数据文件里去的

思考题：执行更新操作的时候，为什么不能执行修改磁盘上的数据？

为什么MySQL在更新数据的时候，要大费周章的搞这么多事情，包括buffer pool、redo log、undo log、binlog、事务提交、脏数据。引入了一大堆的概念，有复杂的流程和步骤。

因为来一个请求就直接对磁盘文件进行随机读写（重点），然后更新磁盘文件里的数据，虽然技术上是可以做到的，但是那必然导致执行请求的性能极差。因为磁盘随机读写的性能是最差的，所以直接更新磁盘文件，必然导致我们的数据库完全无法抗下任何一点点稍微高并发一点的场景。所以MySQL才设计了如此复杂的一套机制，通过内存里更新数据，然后写redo log以及事务提交，后台线程不定时刷新内存里的数据到磁盘文件里。通过这种方式保证，你每个更新请求，尽量就是更新内存，然后顺序写日志文件。更新内存的性能是极高的，然后顺序写磁盘上的日志文件的性能也是比较高的，因为顺序写磁盘文件，他的性能要远高于随机读写磁盘文件。也正是通过这套机制，才能让我们的MySQL数据库在较高配置的机器上，每秒可以抗下几千的读写请求。

• 为什么他反而最关键的修改磁盘里的数据，要通过IO线程不定时的去执行？
• 为什么他不干脆直接就每次执行SQL语句，直接就更新磁盘里的数据得了？

edo(物理日志)记录的是哪一页哪个位置做了什么变动，顺序写，不用去用SQL找相应位置. binlog 记录完整的SQL, 可以依靠这个恢复某一个时刻的。 如果当确定redo日志和binlog日志都已经提交后,还要再次修改磁盘数据,首先性能会减慢，因为要确保更新成功,其次，如果修改磁盘数据时，宕机了,redo日志和Binlog保存的日志就没有作用。 如果每次执行SQL语句，直接更新磁盘数据, 频繁IO读写，性能很慢

思考题：IO线程没有刷回磁盘之前，mysql宕机重启之后是如何判断，在redo log中那些数据是需要恢复的呢？

有个 LSN 类似序列号，磁盘和 redolog 上面都有这个 LSN，如果当前 redolog LSN 存在但是磁盘不存在，说明就是需要恢复的

思考题：为什么要保证redo log和binlog数据一致性

因为innodb 是作为一个插件独立于mysql的，不一致，就说明数据出错了

Buffer Pool

简介

Buffer Pool 是属于 InnoDB 特有的组件，对于数据的所有操作都是在 Buffer Pool 中进行的。其默认大小（占用内存）是 128MB，可以通过如下系统变量修改

[server]
innodb_buffer_pool_size = 2147483648

上述配置代表给 Buffer Pool 配置了 2GB 内存大小。

数据页 == 缓存页 == 索引页

Buffer Pool 中加载的数据结构是什么样子的？数据库的核心数据模型就是表+字段+行的概念。这里就不得不提到 MySQL 抽象出来的概念——数据页，其默认大小为 16KB（即可以存储 16KB 大小的数据，所以实际表一个数据页可以存储多个行数据呢？），与操作系统页大小不同哦。

在操作数据时，数据库找到该行数据所在的数据页，并将该页加载到 Buffer Pool 中。加载到 Buffer Pool 中的数据页也被称为缓存页，两者此时完全一致。

缓存页的描述信息

对于每个缓存页都会有一个描述信息，用来描述这个缓存页的。如：这个数据页所属的表空间、数据页的编号、这个缓存页在 Buffer Pool 中的地址等等。

每个缓存页都会对应一个描述信息，这个描述信息本身也是一块数据，在Buffer Pool中，每个缓存页的描述数据放在最前面，然后各个缓存页放在后面。

注意一点，Buffer Pool中的描述数据大概相当于缓存页大小的5%左右，也就是每个缓存页的描述数据大概是800个字节左右的大小，然后假设你设置的buffer pool大小是128MB，实际上Buffer Pool真正的最终大小会超出一些，可能有个130多MB的样子，因为他里面还要存放每个缓存页的描述数据。

数据库启动时，初始化 Buffer Pool

数据库只要一启动，就会按照你设置的Buffer Pool大小，稍微再加大一点（因为要加上描述信息），去找操作系统申请一块内存区域，作为Buffer Pool的内存区域。

然后当内存区域申请完毕之后，数据库就会按照默认的缓存页的16KB的大小以及对应的800个字节左右的描述数据的大小，在Buffer Pool中划分出来一个一个的缓存页和一个一个的他们对应的描述数据。

只不过这个时候，Buffer Pool中的一个一个的缓存页都是空的，里面什么都没有，要等数据库运行起来之后，当我们要对数据执行增删改查的操作的时候，才会把数据对应的页从磁盘文件里读取出来，放入Buffer Pool中的缓存页中

从磁盘加载数据页时哪些缓存页是空的？free双向链表

默认情况下磁盘上的数据页和缓存页是一 一对应起来的，都是16KB，一个数据页对应一个缓存页。所以我们必须要知道Buffer Pool中哪些缓存页是空闲的状态。

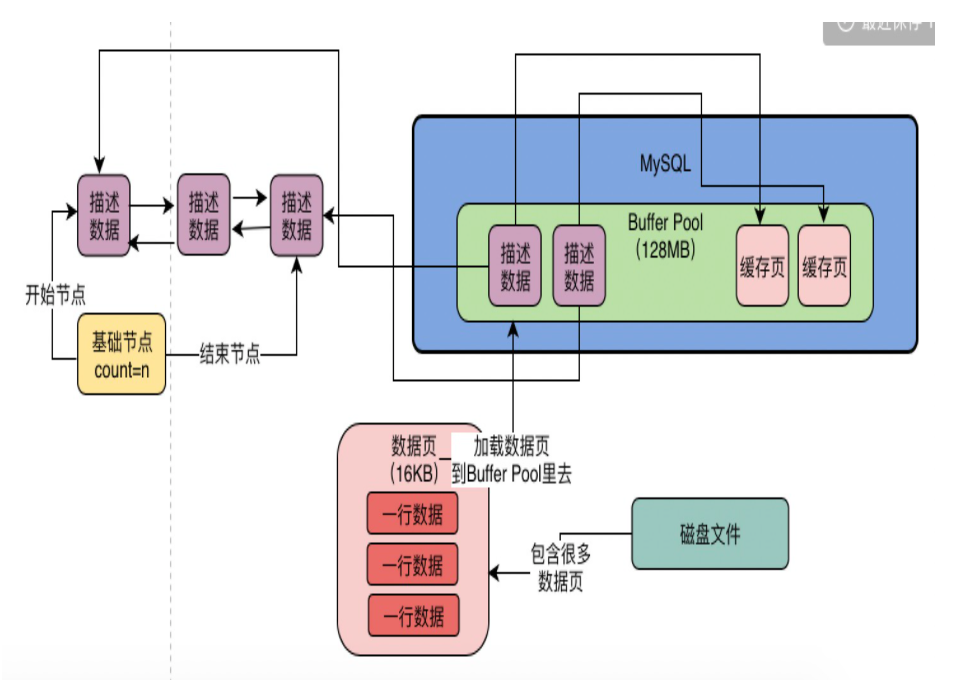

所以数据库会为Buffer Pool设计一个free链表，他是一个双向链表数据结构，这个free链表里，每个节点就是一个空闲的缓存页的描述数据块的地址，也就是说，只要你一个缓存页是空闲的，那么他的描述数据块就会被放入这个free链表中。

刚开始数据库启动的时候，可能所有的缓存页都是空闲的，因为此时可能是一个空的数据库，一条数据都没有，所以此时所有缓存页的描述数据块，都会被放入这个free链表中

这个free链表还有一个基础节点，他会引用链表的头节点和尾节点，里面还存储了链表中有多少个描述数据块的节点，也就是有多少个空闲的缓存页。

free 链表占用额外多少内存？

看上图我们会以为以为这个描述数据块，在Buffer Pool里有一份，在free链表里也有一份，好像在内存里有两个一模一样的描述数据块，是么？错！

其实这个free链表，他本身其实就是由Buffer Pool里的描述数据块组成的，你可以认为是每个描述数据块里都有两个指针，一个是free_pre，一个是free_next，分别指向自己的上一个free链表的节点，以及下一个free链表的节点。

通过Buffer Pool中的描述数据块的free_pre和free_next两个指针，就可以把所有的描述数据块串成一个free链表。上面为了画图需要，所以把描述数据块单独画了一份出来，表示他们之间的指针引用关系。

对于free链表而言，只有一个基础节点是不属于Buffer Pool的，他是40字节大小的一个节点，里面就存放了free链表的头节点的地址，尾节点的地址，还有free链表里当前有多少个节点。

思考

内存碎片的问题

大家可以想象一下，对于Buffer Pool而言，他里面会存放很多的缓存页以及对应的描述数据，那么假设Buffer Pool里的内存都用尽了，已经没有足够的剩余内存来存放缓存页和描述数据了，此时Buffer Pool里就一点内存都没有了吗？还是说Buffer Pool里会残留一些内存碎片呢？

如果你觉得Buffer Pool里会有内存碎片的话，那么你觉得应该怎么做才能尽可能减少Buffer Pool里的内存碎片呢？

1. buffer_pool 的size，是仅仅包含缓存页的大小，不包含描述数据的大小吧？
2. 如果在最后buffer_pool的内存使用完毕，则说明缓存页的的内存使用完毕，可以采取LRU的多种策略淘汰掉一些缓存页，重新Load出想要的数据。

缓存页是存放在内存中，那么就需要内存管理机制，LRU之类的。

Buffer Pool 和查询缓存区别

这里的 Buffer Pool 和查询缓存不是一回事，Buffer Pool 是用于增删改查的，而查询缓存只用于缓存查询数据，

查询缓存是针对单个表的，且只能读，如果这个表发生了增删改操作，该表的sqlcache全部要清空，mysql8之后移除了这玩意。buffer pool是数据缓存，基于他要做增删改查，提高速度

直接看mysql的源文件，show varialbles like '%datadir%';就可以看到每个库下面每个表有一个ibd文件，这个就是表空间的文件，数据页只是在里面的一个单元而已，并不是单独的磁盘文件

Buffer Pool 大小设置

Buffer Pool 设置偏大的话如果宕机会丢失较多数据，checkpoint游标来不及刷脏页，导致日志文件偏大，后续恢复时间偏长，有利有弊

我记得在 DBA的课程上有介绍 innodb-buffer-pool-size 推荐设置到 70%-80% 的内存。然后我去 MySQL 5.7 的官网上查证了下，有写道：On a dedicated database server, you might set the buffer pool size to 80% of the machine's physical memory size. 链接：https://dev.mysql.com/doc/refman/5.7/en/innodb-parameters.html#sysvar_innodb_buffer_pool_size
